解决方案

CQ9电子电感传感器性能稳定，防护等级高，在扶梯上的应用主要在三个方面：

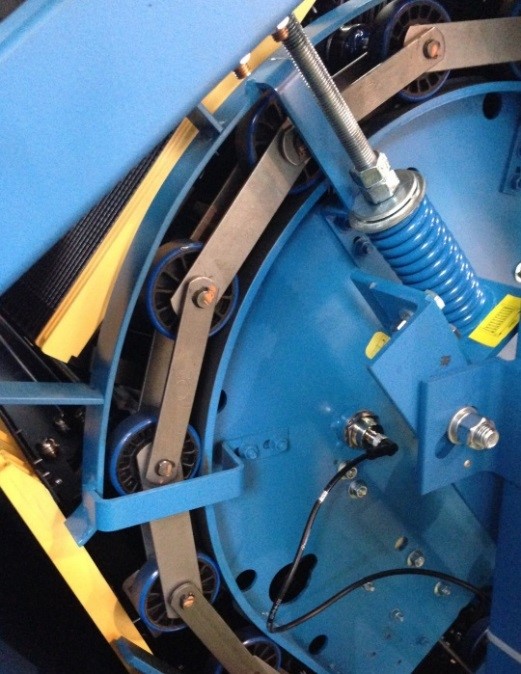

主机测速

在正对牵引链轮轮齿处需安装两个传感器，其中一个感应面中心正对牵引链轮轮齿中心，另外一个边缘正对相邻齿轮中心轴。通过使用两个传感器，检测牵引链轮的速度来判断电梯的运行速度是否超速并执行超速安全保护功能。同时通过两个传感器的安装位置形成的相位差来检测主机的正反转，起到防逆转功能。一般使用M12的非齐平传感器，频率800Hz以上的传感器。推荐CQ9电子型号为ND8-S3-M12S。

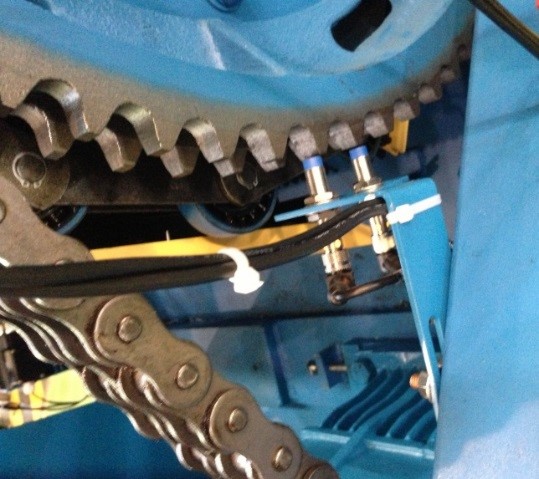

扶手带测速

检测和梯级同方向运动的扶手带的速度，左右扶手带正对测速轮各安装一个传感器，确保扶手带与梯级的同步运行，传感器频率要求与主机测速的是一样的。推荐CQ9电子型号为ND4-S3-M12S。

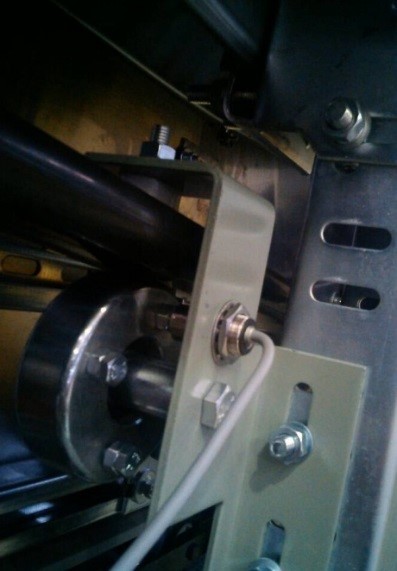

梯级缺失

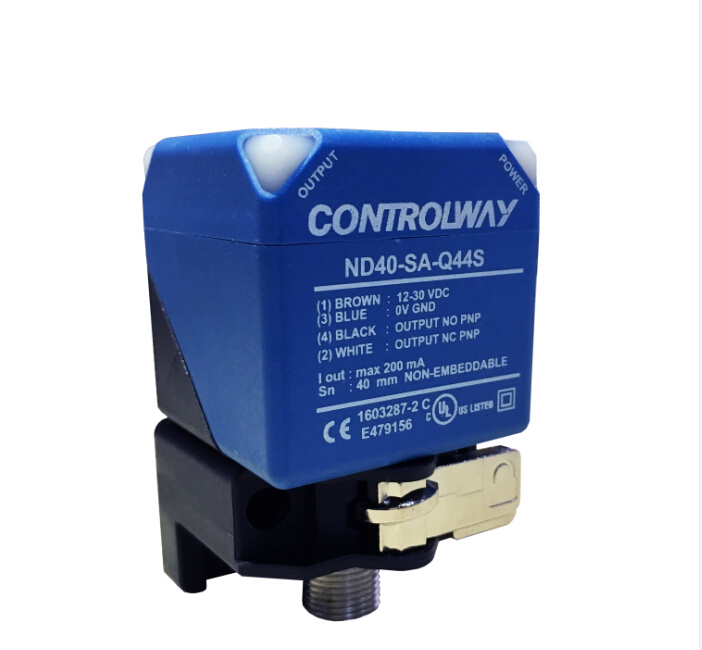

检测梯级是否有缺失或断裂，如有缺失或是突然断裂能发出指令给主电机进行停机操作。一般来说，传感器被安装在台阶的下方，而此应用要求传感器对铝合金齿状物检测距离达8mm或以上。 推荐CQ9电子型号为ND40-SA-Q44S。因为实际应用中传感器都有衰减，且在长时间运转后机械部件存在有磨损，长时间运行后有可能有造成需要重新调整检测距离，维护起来很复杂。所以现在很多客户都采用侧面检测的方式避免该问题，常见的机场自动人行道采用侧面检测的方式最多。由于受安装空间的影响，也常用M30的产品。



所用产品

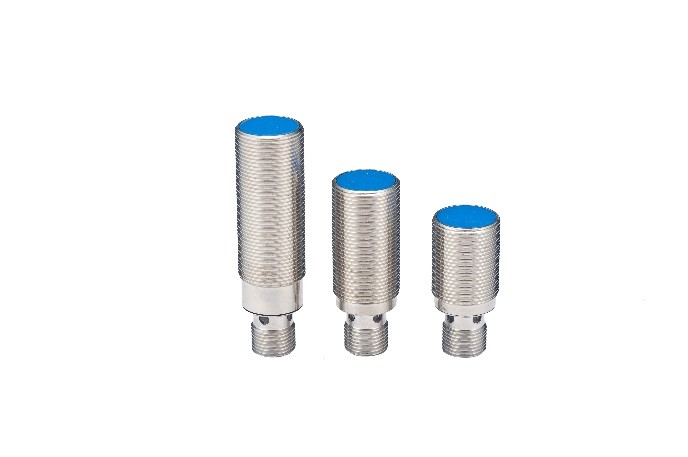

CQ9电子电感式常规系列产品

·检测可靠，稳定性好

·性价比高

·卓越的抗电磁干扰能力

·良好的供货周期



CQ9电子电感式方型系列产品

·检测距离长达40mm

·感应面可旋转到5个不同的方向

·防护等级IP68

·良好的供货周期
