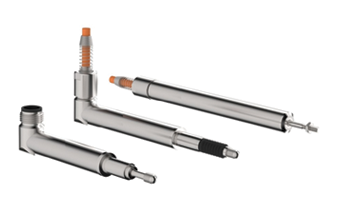

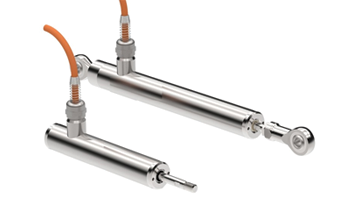

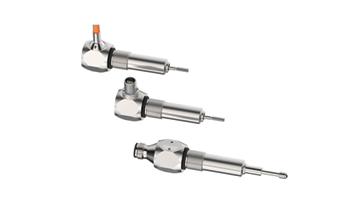

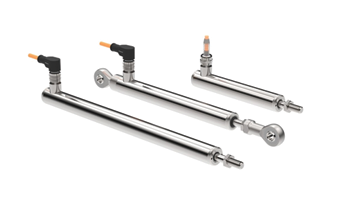

直线位移传感器

CQ9电子的直线位移传感器采用LVDT线性差动变压器原理。它由一个初级线圈、两个次级线圈、铁芯、线圈骨架、外壳等部件组成。

初级线圈、次级线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状铁芯。当铁芯处于中间位置时，两个次级线圈产生的感应电动势相等，这样输出电压为零；当铁芯在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。

为了提高传感器的灵敏度，改善传感器的线性度、增大传感器的线性范围，设计时将两个线圈反串相接、两个次级线圈的电压极性相反，LVDT输出的电压是两个次级线圈的电压之差，这个输出的电压值与铁芯的位移量成线性关系。
